PEMBERIAN KEAMANAN PADA SWITCH CISCO (SWITCHING)

1. Topologi Jaringannya seperti berikut

2. Konfigurasi Switch dimulai dari pemberian ip pada komputer terlebih dahulu seperti pada gambar berikut PC 1

PC 2

PC3

3. Kemudian kita setting ip vlan 1 pada switch, seperti gambar berikut

4. Cek apakah komputer 1,2,3 sudah terhubung atau belum. Dengan cara masuk desktop – command prompt seperti gambar berikut PC 1

PC2

PC3

5.  Selain ping lewan client cek dengan cara ping lewat switch langsung seperti pada gambar berikut

6. Setelah itu lanjut ke Konfigurasi Password Console (Privilaged EXEC Access) dengan konfigurasi seperti berikut.

7.  kita cek menggunakan akses console dari client (PC 3) seperti pada gambar berikut.

8. Kemudian Konfigurasi Password Console (User EXEC access)

Hapus konfigurasi sebelumnya dengan menggunakan perintah

“Reload” di user exec mode

Langsung lanjut konfigurasi nya yaa seperti berikut

9. Cek dengan console pc 3 sperti berikut

10. Enkripsi Password pada Switch

Coba gunakan perintah sh running­config pada prevelege exec mode seperti pada gambar berikut.

Sebelum

Konfigurasinya

Sesudah

11. Kemudian kita cek menggunakan akses console lewat client / PC3

12. Konfigurasi Telnet, settingan berada di switch, seperti berikut

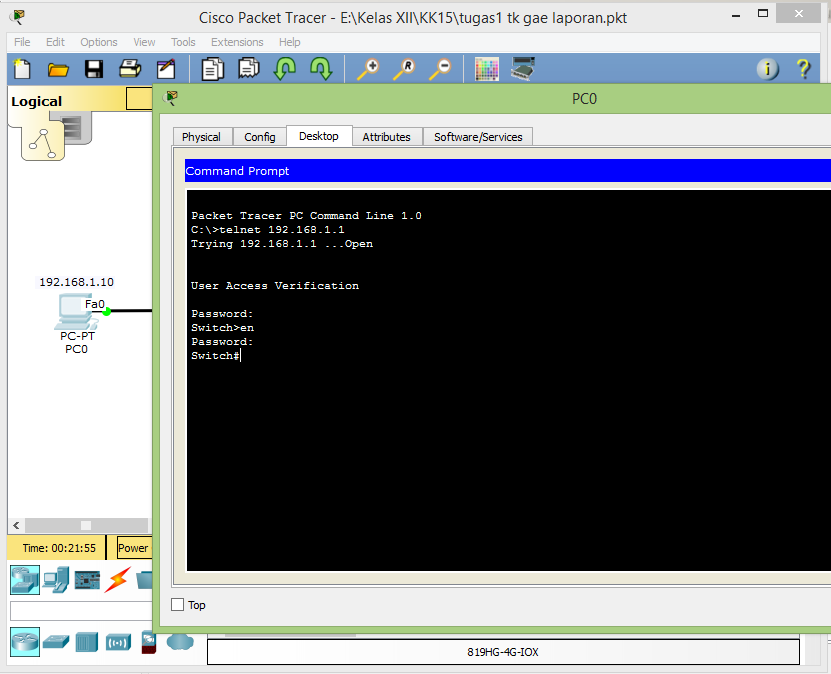

13.  Kemudian cek dengan pc0, pc1, atau pc3,ataupun liwat console

14. Lanjut kita setting SSH, dengan cara seperti berikut

15. Selanjutnya kita cek menggunakan pc0,1,2,ataupun 3 seperti berikut

SEKIAN TERIMA KASIH SEMOGA BERMANFAAT
